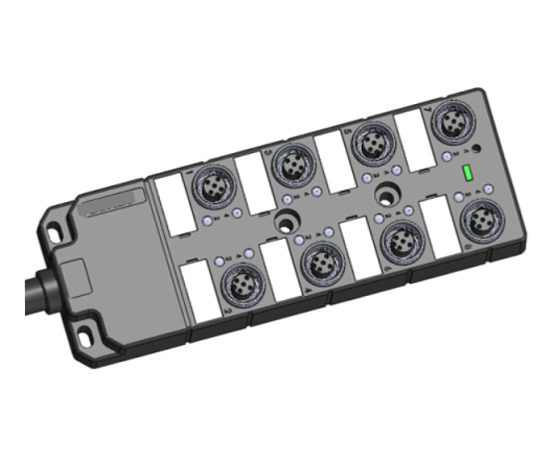

特性
①塑料外殼，玻纖補強,強度更高。
② 信號診斷，LED指示燈丁，PNP/NPN可選。
③提供單信號。
④ 線纜預制，長度、材質可選。
⑤ 標準M12金屬螺紋連接,性能更可靠,通用性更強。
13625289878
|
型號 |
輸出功能 |
輸出類型 |
連接規格 |
連接方式 |
標準線長度 |
|
SMD-DB120804-X-03P |
常開 |
PNP |
M12孔端4芯 |
螺紋M12×1 |
3米 |
|
SMD-DB120804-X-03N |
常開 |
NPN |
M12孔端4芯 |
蝶紋M12×1 |
3米 |
|
技術參數 |
|
|
額定電壓 |
10V-30V |
|
額定電流 |
2A |
|
接觸阻抗 |
8mΩ 2 MAX |
|
溫度范圍 |
-20℃ —+80℃ |
材料
基座
PA66+GF
膠芯
PA66+GF
PIN 針
磷青銅 鍍金
螺母
黃銅 鍍鎳
灌封材料
環氧樹脂
電纜外被
PVC/PUR
分線盒針腳分配圖
分線盒尺寸圖
分線盒接線示意圖
LED指示燈:PNP
LED指示燈:NPN
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最?、?采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① NPN、PNP可選（下訂單是需要注明P型還是N型）② 非常緊湊設計 ③ 固定外殼設計
④ 柵欄式端子輸出 ⑤4路繼電器模組，體積減小到最小⑥ 采用LED動作顯示，各輸入輸出端狀態 一目了然
⑦ PCB和零部件不外露，防止觸點和錯誤動作
⑧ 阻燃材料，操作和維修方便，可快速安裝于DIN導軌
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V, 120V RC, 230V RC。
② 支持TS35導軌安裝
③ 負載電壓：5~48VDC/0.5A
④ 端子式6.2MM厚
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 本產品為20P牛頭套連接器對應20P端子—對應連接② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
特性
① 輸入電壓范圍：DC: 5V, 12V, 24V, 48~60V, 110V, 220V。
AC:24V, 48~60V, 120V, 230V。
② 支持TS35導軌安裝
③ 負載電壓：24~230VAC,持續電流100mA
④ 端子式6.2MM厚
特性
① 本產品為40P牛角頭連接器，對應40P端子—對應連接 ② 非常緊湊設計
③ 固定外殼設計
④ 柵欄式端子輸出
